热电偶测温原理及应用

2004-4-1   阅读:1069 次


热电偶测温的应用原理

    热电偶是工业上最常用的温度检测元件之一。其优点是:
①测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
②测量范围广。常用的热电偶从-50~+1600℃均可边续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。
③构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。
1.热电偶测温基本原理
    将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,如图2-1-1所示。当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。
2.热电偶的种类及结构形成
(1)热电偶的种类
    常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。标准化热电偶 我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式 为了保证热电偶可靠、稳定地工作,对它的结构要求如下:
① 组成热电偶的两个热电极的焊接必须牢固;
② 两个热电极彼此之间应很好地绝缘,以防短路;
③ 补偿导线与热电偶自由端的连接要方便可靠;
④ 保护套管应能保证热电极与有害介质充分隔离。
3.热电偶冷端的温度补偿
    由于热电偶的材料一般都比较贵重(特别是采用贵 金属时),而测温点到仪表的距离都很远,为了节省热 电偶材料,降低成本,通常采用补偿导线把热电偶的冷 端(自由端)延伸到温度比较稳定的控制室内,连接到 仪表端子上。必须指出,热电偶补偿导线的作用只起延伸热电极,使热电偶的冷端移动到控制室的仪表端子上,它本身并不能消除冷端温度变化对测温的影响,不起补偿作用。因此,还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。
    在使用热电偶补偿导线时必须注意型号相配,极性不能接错,补偿导线与热电偶连接端的温度不能超过100℃。

温度测量仪表的分类

   温度测量仪表按测温方式可分为接触式和非接触式两大类。通常来说接触式测温仪表测温仪表比较简单、可靠,测量精度较高;但因测温元件与被测介质需要进行充分的热交金刚,帮需要一定的时间才能达到热平衡,所以存在测温的延迟现象,同时受耐高温材料的限制,不能应用于很高的温度测量。非接触式仪表测温是通过热辐射原理来测量温度的,测温元件不需与被测介质接触,测温范围广,不受测温上限的限制,也不会破坏被测物体的温度场,反应速度一般也比较快;但受到物体的发射率、测量距离、烟尘和水气等外界因素的影响,其测量误差较大。



技术支持


表面和壁内热电偶 — E6系列

2004-12-24   阅读:860 次

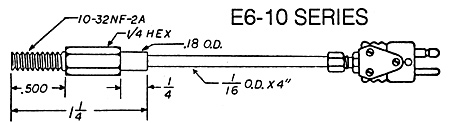

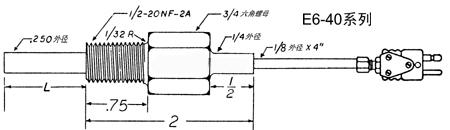

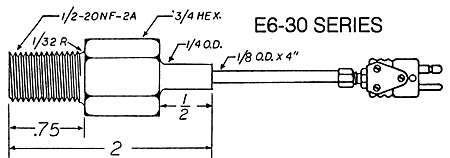

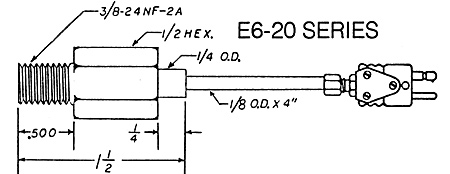

表面和壁内热电偶 — E6系列
有自动更新热电偶结

    在对热电偶设计进行大量改进后,这种侵蚀型热电偶专利产品能测量前所未有的温度数据。这种改进设计将热电偶结置于探头端面上。它可以加工成任何形状。在测量过程中会受侵蚀或磨损,但它会在受侵蚀的情况下自动更新其热电偶结。单击这里了解更多信息

    此外,它的响应时间达到微秒级,可测量内壁表面或室内的两种不同的温度:一种是表面温度(热接地热电偶),另一种是内壁表面接合面温度或气体温度(非热接地热电偶)。

    NANMAC欢迎你查询适用于你的特殊应用的特殊热电偶。我们设计并制造采用非标管接头的热电偶,有多个热电偶结的热电偶,满足高度敏感要求的热电偶,采用金属塑料混合型传感头的热电偶,以及各种尺寸的热电偶。如要了解设计、价格和交货信息,请将你的特殊要求告诉我们

参看下面的订货信息
