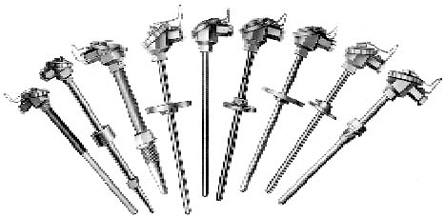

WR 系列 装配式热电偶



     工业用装配式热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800 ℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
  根据国家规定,从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶。


□主要技术指标

● 温度测量范围和允许误差

热电偶类别      代号  分度号  测温范围 ℃    允许误差Δt ℃

铂铑30-铂铑6     WRR   B       0~1800       ±1.5℃或±0.25%t
铂铑10-铂        WRP   S       0~1600       ±1.5℃或±0.25%t
镍铬- 镍硅       WRN   K       0~1300       ±2.5℃或±0.75%t
镍铬- 铜镍       WRE   E       0~800        ±2.5℃或±0.75%t


注“t”为感温元件的实测温度。
● 热响应时间

  在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。

● 热电偶公称压力

  一般是指在室温情况下保护管所能承受的静态外压面不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法、置入深度以及被测介质的流速和种类等有关。

● 热电偶最小置入深度

  应不小于其保护管外径的8~10倍(特殊产品例外)。

● 热电偶绝缘电阻(常温)

  常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa

  a.对于长度>1米的热电偶,常温绝缘电阻值与其长度的乘积应不小于 100 MΩ·m

即:Rr·L≥100 MΩ·m L>1m(式中:L-热电偶的长度.m)

  b.对于长度≤1米的热电偶,常温绝缘电阻值应不小于100 MΩ

● 上限温度绝缘电阻

  热电偶的上限温度绝缘电阻应不小于下表规定:

上限温度tm ℃   试验温度t ℃    电阻值
100≤tm<300      t=tm           10
300≤tm<500      t=tm         2
500≤tm<850      t=tm        0.5
850≤tm<1000     t=tm        0.08
1000≤tm<1300    t=tm        0.02
tm>1300         t=1300          0.02

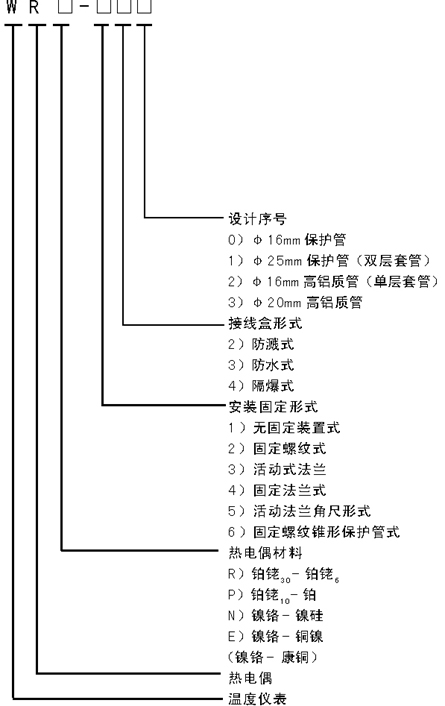

□型号表示
